Introducción

La seguridad en los sistemas ferroviarios modernos es una prioridad inquebrantable, y República Dominicana no es la excepción, a pesar de los desafortunados sucesos recientes en la linea del Metro, donde colisionarondos trenes. Esto nos invita a compartir donde estamos y hacia donde debemos dirigirnos, en materia de seguridad ferroviaria.

La adopción de tecnologías de seguridad avanzadas es esencial para garantizar viajes seguros y confiables en el Metro y otros sistemas ferroviarios por construirse, como el monorriel, el tren metropolitano y el del tren nacional. Entre las tecnologías clave se encuentran el sistema de frenado automático puntual (FAP), el sistema automático de protección del tren (ATP) y el sistema automático de operación del tren (ATO). En este artículo, proporcionamos una mirada detallada a estos sistemas y las ventajas que ofrecen para mejorar la seguridad y la eficiencia en los sistemas ferroviarios de nuestro país.

Sistema de Frenado Automático Puntual (FAP)

El sistema de frenado automático puntual (FAP) es una tecnología fundamental que garantiza la detención precisa y oportuna de un tren en situaciones críticas. Utilizando sensores y algoritmos sofisticados, el FAP puede detectar obstáculos en las vías o cualquier evento peligroso y activar los frenos automáticamente. Esta tecnología reduce drásticamente el riesgo de colisiones y permite una mayor confiabilidad en el transporte ferroviario.

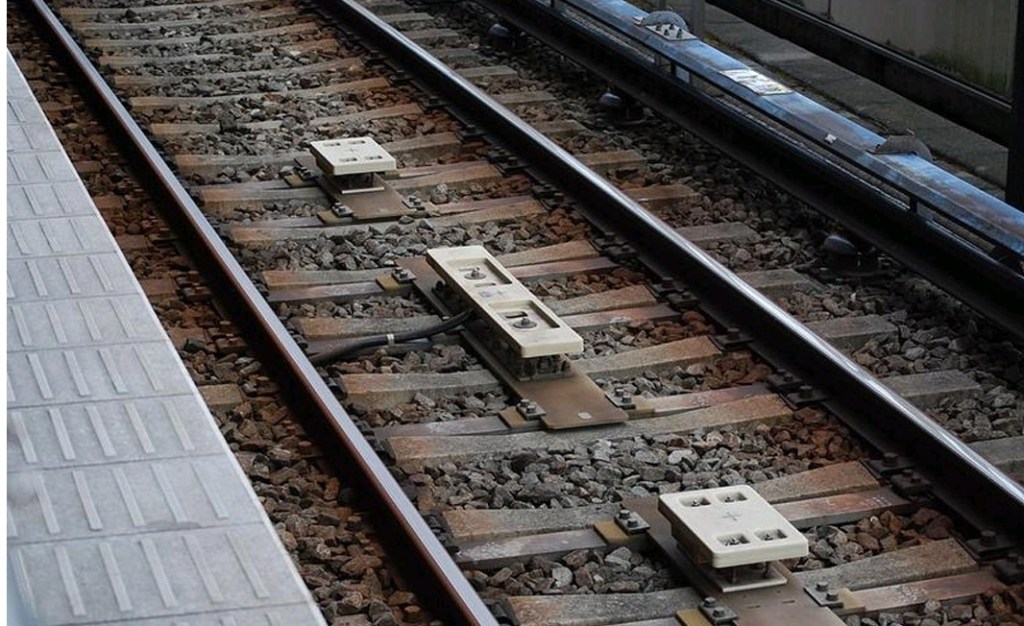

El sistema de Frenado Automático Puntual (FAP) representa un avance significativo en la seguridad de los sistemas ferroviarios. Este sistema se basa en un equipo instalado en los trenes que procesa información crucial proporcionada por balizas a lo largo de la vía. Estas balizas cumplen dos funciones fundamentales: las informativas y las restrictivas.

Las balizas informativas desempeñan un papel esencial al anticipar al conductor sobre señales inminentes o restricciones de velocidad. Cuando se aproxima a una de estas balizas, el conductor recibe una alerta en forma de alarma. Su responsabilidad es apagar esta alarma al visualizarla y, si no lo hace, el sistema FAP entra en acción aplicando los frenos. Este enfoque permite que el conductor tome medidas preventivas y evite sobrepasar señales en rojo o exceder los límites de velocidad.

Por otro lado, las balizas restrictivas están estratégicamente ubicadas en señales o puntos críticos de limitación de velocidad. Su función es más drástica: si el tren rebasa una señal en rojo o supera la velocidad permitida en estos puntos, el sistema FAP activa una curva de frenado inmediata. Esta característica garantiza un alto nivel de seguridad en situaciones de emergencia.

Aunque el sistema FAP es una adición valiosa para la seguridad ferroviaria, su alcance es limitado debido a que su supervisión se produce únicamente en los puntos donde se ubican las balizas. Esto implica que, entre baliza y baliza, el tren podría superar la velocidad máxima. Por esta razón, el FAP se utiliza preferentemente en líneas metropolitanas con distancias largas entre balizas y una menor frecuencia de paradas. Aun así, es un componente esencial para evitar colisiones, asegurando que los trenes respeten las señales en rojo y los límites de velocidad, contribuyendo así a la seguridad de los pasajeros y el personal ferroviario.

Ventajas del FAP:

  • Respuesta rápida ante emergencias.
  • Mayor seguridad para pasajeros y personal.
  • Reducción significativa de colisiones.

Sistema Automático de Protección del Tren (ATP)

El sistema automático de protección del tren (ATP) es una capa adicional de seguridad que monitorea constantemente la velocidad y la ubicación del tren. Utiliza información de sensores y señales en las vías para garantizar que el tren no exceda los límites de velocidad o se acerque peligrosamente a otros trenes. Si se detecta una infracción, el ATP puede activar los frenos o dar advertencias al conductor.

El sistema Automatic Train Protection (ATP) representa una columna vertebral en la seguridad de los sistemas ferroviarios modernos y es uno de los sistemas más ampliamente utilizados. Su función principal es garantizar que el tren nunca se encuentre en una situación peligrosa bajo ninguna circunstancia. Este sistema, adaptado a la señalización existente en la vía, se basa en la supervisión constante de la velocidad y la ubicación del tren.

El ATP se encarga de aplicar el freno y prevenir acciones peligrosas cuando detecta que las condiciones de seguridad preestablecidas no se cumplen. Esto se logra mediante la transmisión de información desde balizas ubicadas a lo largo de la vía al equipo embarcado en el tren. Hay dos tipos principales de sistemas ATP: aquellos con transmisión puntual de información y aquellos con transmisión continua.

El sistema ATP, en combinación con el equipo de ATP de vía, tiene varios objetivos clave, incluyendo:

  • Impedir que un tren alcance al tren precedente, frenándolo a una distancia segura.
  • Detener cualquier tren que pase una señal en rojo.
  • Frenar hasta la detención si un tren se acerca a una aguja en posición incorrecta.
  • Detener cualquier tren que se aproxime a un paso a nivel no protegido.
  • Aplicar el frenado hasta la detención si un tren excede la velocidad máxima del tramo de vía en el que se encuentra.
  • Actuar en caso de que el tren no reciba códigos de la vía o se pierda el modo de conducción.

El sistema ATP consta de dos elementos esenciales: sensores instalados en la vía y elementos instalados en el tren. Las balizas o sensores transmiten información, que puede ser constante o variable, al tren, lo que permite que el sistema ATP supervise y controle la velocidad de manera segura y automática. La modernización de este sistema ha dado lugar a la tecnología «Distancia – Objetivo», que utiliza una posición precisa del tren para calcular la curva de frenado necesaria, lo que permite un uso más eficiente de la vía.

Ventajas del ATP:

  • Prevención de excesos de velocidad.
  • Mayor seguridad en la operación.
  • Reducción de riesgos de colisión por desobediencia de señales.

Sistema Automático de Operación del Tren (ATO)

El sistema automático de operación del tren (ATO) es un avance revolucionario que puede llevar la seguridad y la eficiencia a un nivel superior. Existen diferentes niveles de aplicación, desde el manual asistido hasta el totalmente automático. En niveles avanzados, el ATO puede realizar todas las funciones de conducción, incluyendo aceleración, frenado y control de velocidad, sin intervención humana.

Los niveles de automatización son los siguientes:

  • Modo de operación manual con protección. Solo en operación degradada por fallas en el sistema.
  • Modo de operación semiautomática (STO): en este modo se controla el tren sin la intervención del conductor. Es el más usado.
  • Modo de operación sin conductor (DTO): modo donde se opera sin conductor en cabina pero con la presencia de un asistente a bordo para hacer frente a situaciones degradadas y guiar a los pasajeros en emergencias.
  • Modo automático sin asistente (UTO): modo de operación completamente automático.

El sistema ATO, aunque es una forma de conducción semi-automática, está siempre supervisado por el sistema ATP (Automatic Train Protection). Esto asegura la seguridad de la operación y evita la conducción en modo ATO si el ATP no está operativo.

El funcionamiento del ATO se basa en la definición de curvas de aceleración y frenado, velocidades ideales en diferentes puntos de la vía y ubicación de puntos de parada. Las balizas o sensores en la vía desempeñan un papel esencial al proporcionar información sobre tracción, frenado y posición en la línea. El equipo de conducción semiautomática ATO utiliza estos datos para emitir órdenes a los equipos de tracción y freno, controlando así todo el proceso de movimiento del tren, desde el arranque hasta la parada en la estación predeterminada.

Un aspecto crucial del sistema ATO es su capacidad de reacción ante fallos. Está diseñado para garantizar la seguridad en caso de cualquier fallo, asegurando que la respuesta sea siempre hacia una situación de seguridad. Esta característica es esencial para mantener la integridad del sistema incluso en condiciones adversas.

Ventajas del ATO:

  • Mayor precisión en la operación.
  • Reducción del error humano.
  • Mejora de la eficiencia y puntualidad.

Un Futuro Seguro y Eficiente

La implementación de estos sistemas de seguridad en el transporte ferroviario de República Dominicana es una inversión esencial para garantizar la seguridad de los pasajeros y la integridad de los sistemas. Con el compromiso adecuado, podemos avanzar hacia un futuro donde la seguridad y la eficiencia sean la norma en el Metro de Santo Domingo y en otros proyectos ferroviarios, como el Monorriel de Santiago, el tren metropolitano y el sistema ferroviario nacional aun en carpeta.

Es importante destacar que fabricantes como Alstom, que nos proporcionaron trenes de la serie Metrópolis 9000 para el Metro y el modelo Innovia Monorail 300 para el monorriel de Santiago, tienen vasta experiencia en la integración de estos sistemas de seguridad avanzados. Esto significa que República Dominicana tiene la capacidad de adoptar estas tecnologías y establecer nuevos estándares en seguridad ferroviaria.

En última instancia, la inversión en sistemas de seguridad avanzados no solo protege vidas, sino que también contribuye a la confiabilidad y el éxito a largo plazo de los sistemas ferroviarios del país. La seguridad y la eficiencia son la clave para un futuro ferroviario dominicano seguro y próspero.
